Wendoo



W-AM2000

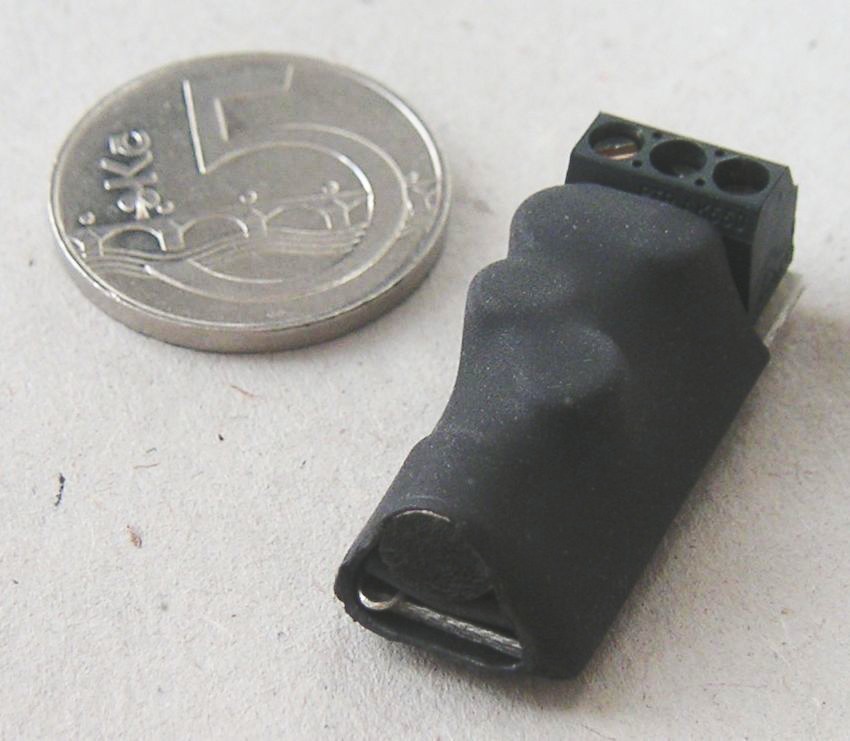

Audiomodul W-AVM2000 dodá kamerovému bezpečnostnímu a dohlížecímu systému další rozměr : ZVUK. Zabudovaný kvalitní elektretový mikrofon s kompresním zesilovačem s extrémně širokým rozsahem regulace citlivosti a filtrem hluku (AKUSTICKÝ ZOOM) umožní snímat zvuk kompresoru i tikot hodin. Přeštípnutím zkratovací spojky v přední části modulu lze optimalizovat šumové vlastnosti pro záznamové systémy s funkcí VOR (voice operated recording - spouštění záznamu zvukem). Dostatečné napětí na zkratuvzdorném výstupu s výstupní impedancí 600W umožňuje jednoduše (zapojením odporu paralelně k vstupu záznamového zařízení, případně výstupu modulu) přizpůsobit výstupní napětí audiomodul úrovni linkového i mikrofonního vstupu záznamového zařízení nebo monitoru. Konstrukce modulu a připojení přes svorkovnici na běžný vícežilový stíněný vodič umožňuje snadné použití v nových i starších kamerových systémech. Lze jej použít i samostatně k akustickému sledování. Malé rozměry umožňují skryté zabudování.

Technické vlastnosti:

Zabudovaný elektretový mikrofon 20Hz - 20kHz

Maximální zisk kompresního zesilovače: 62dB

Zisk pro systémy VOR: 53dB

Automatická regulace citlivosti: 50dB

Filtr hluku: - 20dB / 50 Hz

Výstupní odpor: 600 Ohm

Výstupní napětí: 1,2Všš , Rz > 10k Ohm

Výstupní napětí: 40mVef ,  Rz = 68 Ohm

Napájení:  9 - 16V = / 5mA max.

Ochrana proti přepólování

Připojení přes miniaturní svorkovnici

Zkratuvzdorný audiovýstup

Rozměry: 10×12×29mm

Zapojení svorkovnice, pohled zezadu, zleva:

zem - stínění, audiovýstup, + pól napájení



W-AM2000
