W-MLT2004

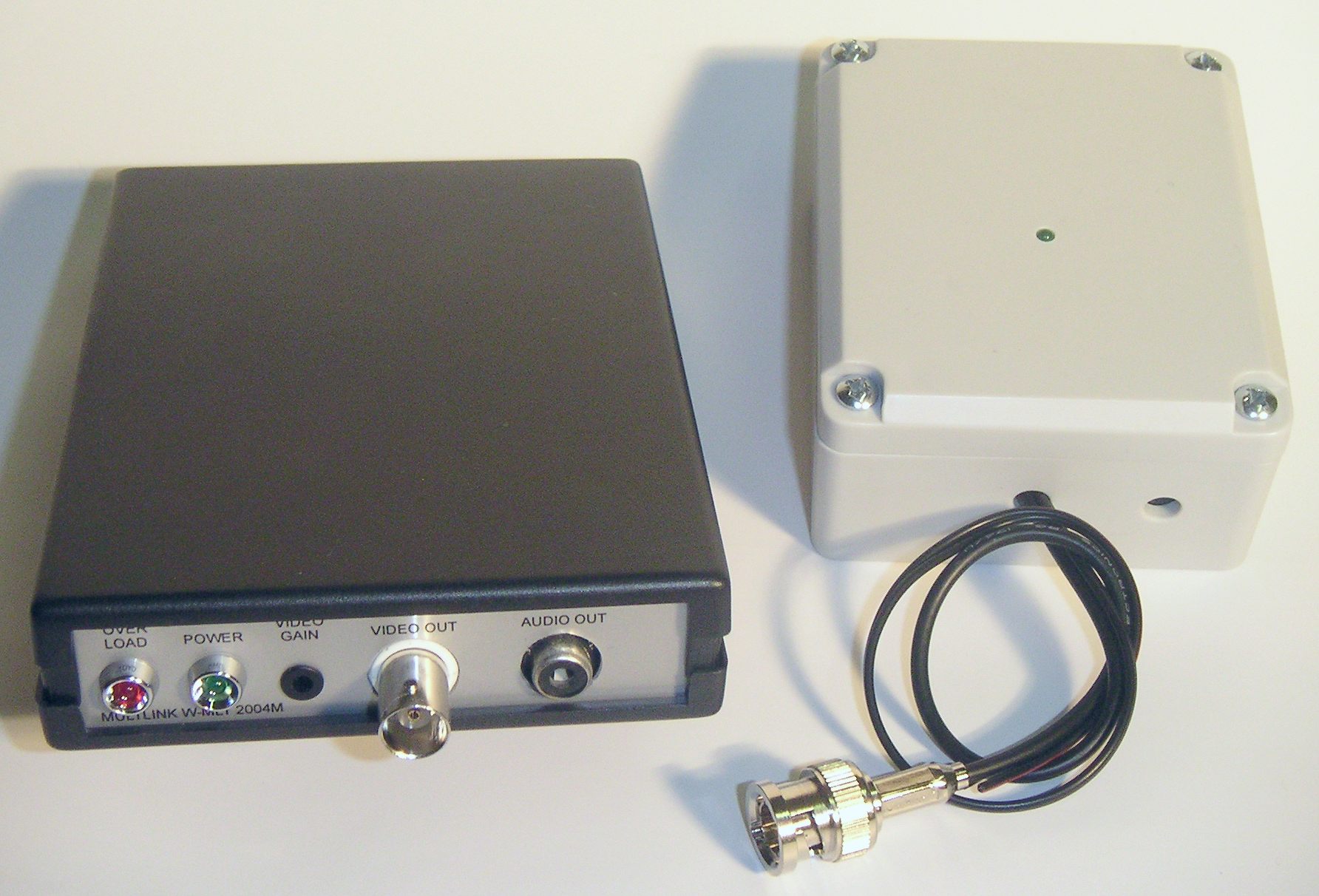

Přenosová sada MULTILINK W-MLT 2004 umožňuje přenášet po koaxiálním kabelu videosignál z kamery, audiosignál ze zabudovaného vysoce citlivého mikrofonu s kompresním zesilovačem, stav externího kontaktu (sabotážní kontakt, EZS čidlo, atd.) a napájecí napětí 12V pro kameru a jiná zařízení s celkovým proudovým odběrem do 250mA. Obsahuje kamerovou jednotku W-MLT 2004K s kvalitním mikrofonem, se svorkovnicí pro připojení videosignálu z kamery, napájecího napětí 12V pro kameru a případně další zařízení, externího kontaktu N.C. a s výstupním F konektorem pro připojení přenosového koaxiálního kabelu, monitorovací jednotku W-MLT 2004M s audio (CINCH), video (BNC) a kontaktními výstupy (svorkovnice: N.O., N.C., COM), se vstupním F konektorem pro přenosový koaxiální kabel, napájecím konektorem pro externí zdroj 24V~, plynulou korekcí kabelového útlumu, kontrolními LED (Přetížení, Zapnuto) a zásuvkový zdroj Z-05A/24 (230V / 24V ~ / 0,5A).
Technické vlastnosti:
Přenos: Audio, Video, SW, DC (40Vmax/250mA), koaxiální kabel 75 Ω (Rs max.70Ω)
Video: vstup / výstup 1Všš ±20%/75W / BNC, plynulá korekce kabel. útlumu až + 6dB
Audio: zabudovaný elektretový mikrofon (20Hz-20kHz) s kompresním zesilovačem, výstup 0,7V~/1kΩ /CINCH
Vstup SW: externí volný kontakt typu N.C., výstup: relé N.O., N.C./ svorkovnice
Výstup DC: 12V stabilizovaný / 250mA max./ svorkovnice
Ochrany: elektronické vratné proti zkratu a přetížení
Napájení: 230V~/ 24V~, 15VA, přes síťový zásuvkový zdroj Z-05A/24, konektor 5,1/2,1
Rozměry: W-MLT 2004K: 90×75×40mm (vך×h), W-MLT 2004M: 29×95×130mm
