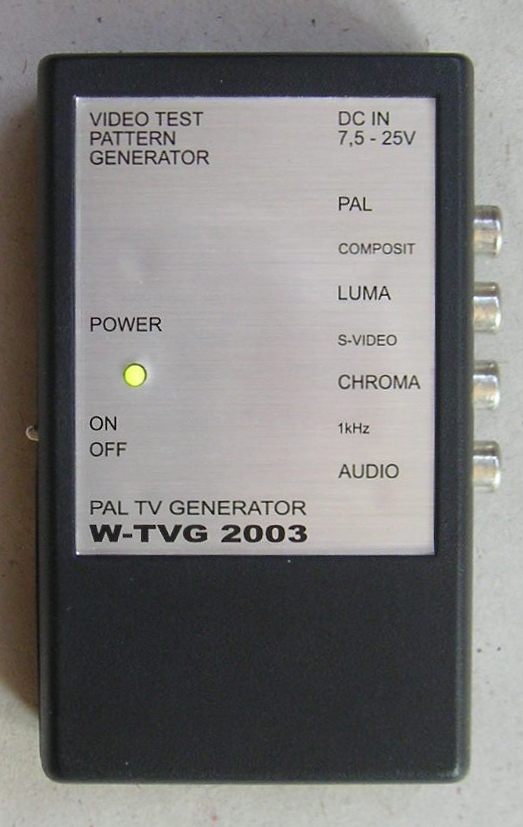

W-TVG2003
Generátor televizního zkušebního obrazce, použití v barevných i černobílých systémech průmyslové televize, malé rozměry a váha, malá spotřeba, napájení 9V= alkalická baterie, externí napájení 7,5-25V=.
Servisní přístroj ke zkoušení a nastavování černobílých a barevných televizních monitorů, analogových a digitálních videorekordérů, přepínačů, multiplexerů, korekčních videozesilovačů, optooddělovačů, videodistributorů, převodníků kroucený pár/koax, radiových a optických videopřenosů a podobných systémů i v obtížných klimatických a prostorových podmínkách montáží.
Výstup PAL poskytuje barevný kompozitní signál ve tvaru šachovnice, svislých barevných pruhů (bílá, žlutá, modrozelená, zelená, purpurová, červená, modrá, černá), kmitočtového multiburstu (250kHz, 500kHz, 1MHz, 2MHz), přechodu černá - bílá a bílá - černá. Výstup LUMA poskytuje černobílý (jasový) kompozitní signál. Spolu s výstupem CHROMA slouží ke kontrole a nastavování systémů S-VIDEO (kabel 2×CINCH / MINI-DIN je nutné objednat zvlášť). Výstup AUDIO slouží ke kontrole a testování zvukové části systémů. Jmenovitou úroveň a kvalitu videosignálu na výstupech testovaných systémů lze měřit, kontrolovat a nastavovat osciloskopem, u monitorů většinou postačí vizuální kontrola. Jmenovité úrovně videosignálu lze měřit kapesním servisním měřičem videoúrovní W‑VLM 2001.
Technické vlastnosti:
Televizní norma: PAL
Zkušební obrazec:
Šachovnice
Svislé barevné pruhy
Multiburst (250kHz až 2MHz)
Přechod černá - bílá
Přechod bílá - černá
Řádkový kmitočet: 15 625 kHz
Snímkový kmitočet: 50Hz
Kmitočet barvonosné: 4,433 618 MHz
Řádkování: prokládané
Videovýstupy: PAL, S-Video, 1Všš / CINCH
Výstupní odpor: 75W
Audiovýstup: 1Všš / CINCH
Výstupní odpor: 600W
Napájení: 9V alkalická baterie 6F22, nebo
externí adaptér 7,5 až 25Vss, (+ na kolíku)
Odběr: 35mA
Rozměry: 28×65×110 mm
Příslušenství:
Brašna, kabel CINCH/BNC
